技术陶瓷激光切割

陶瓷激光切割是利用高能量密度的激光束照射陶瓷材料，使陶瓷材料在极短的时间内迅速熔化、汽化或蒸发，从而实现陶瓷材料的切割。具有切割质量好、切割效率高、热影响区小等优点，适合加工复杂的图形和曲线，可实现批量生产。

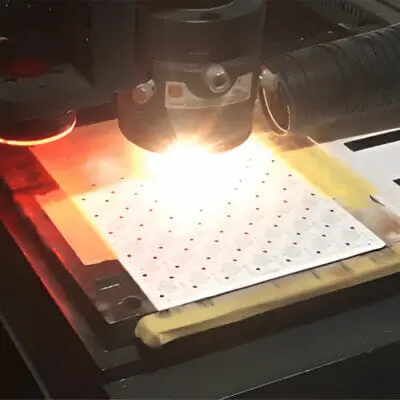

陶瓷激光切割原理

陶瓷激光切割的原理是利用激光束与陶瓷材料之间的相互作用。当激光束照射到陶瓷材料表面时，陶瓷材料表面会形成高温高压熔化区。由于激光束的高能量密度，熔化区在很短的时间内迅速蒸发，从而实现陶瓷材料的切割。

陶瓷激光切割定制

陶瓷激光切割可以加工复杂的图案、穿透槽和孔，以及用于在陶瓷基板上断裂的预处理分界线。此外，我们可以根据客户的技术要求和图纸提供定制加工服务。

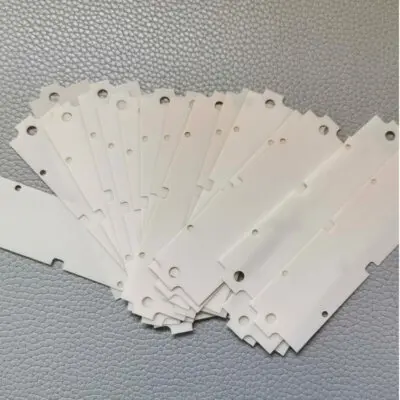

氧化铝基板激光切割槽

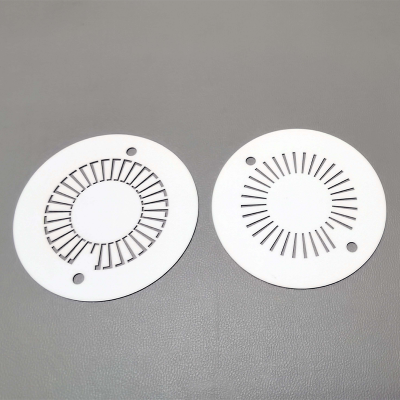

氮化铝基板激光切割

氮化铝基板激光切割

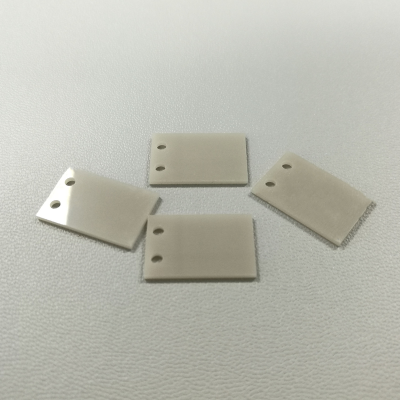

AlN 绝缘垫片

激光切割绝缘垫片

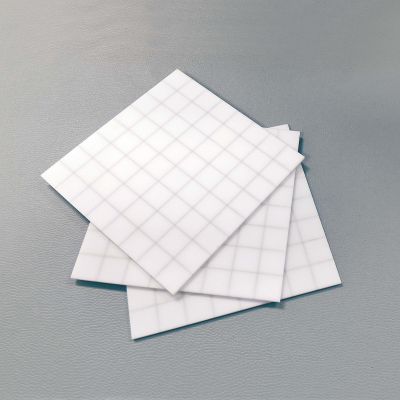

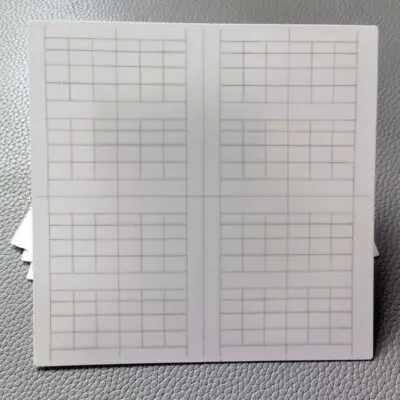

氧化铝基板激光切割

陶瓷激光加工能力

  • 最大加工范围：250×250mm
  • 最大加工厚度：2.0 （AL2O3）、3.0 （ALN）、1.0 （ZrO2）、
  • 最小孔径：0.02mm
  • 孔与边缘之间的最小距离：0.2mm

激光切割公差参考列表

下表仅供参考。通常，我们会根据客户提供的图纸制作产品。

项目 陶瓷激光切割
常规 精度
长度公差 T≤0.645 +0.20/-0.05 +0.15/-0.05
0.635<吨≤1.0 +0.25/-0.10 +0.20/-0.05
1.0 +0.30/-0.10 +0.25/-0.10
厚度公差 ±10% 最小值：±0.05 ±7% 最小值：±0.05
捕捉线或孔之间的距离公差 ±0.05 ±0.05
孔径公差 T≤0.645 ±0.075 ±0.05
T>0.635 ±0.1 ±0.075
从边缘到捕捉线或孔的距离公差 T≤0.645 +0.15/-0.05 +0.15/-0.05
0.635<吨≤1.0 +0.20/-0.05 +0.20/-0.05
1.0 +0.25/-0.10 +0.25/-0.10
整体外倾角 0.3% 最小值：0.05 0.25% 最小值：0.05
平行度/垂直度 0.3% 最长边缘尺寸 0.2% 最长边缘尺寸
